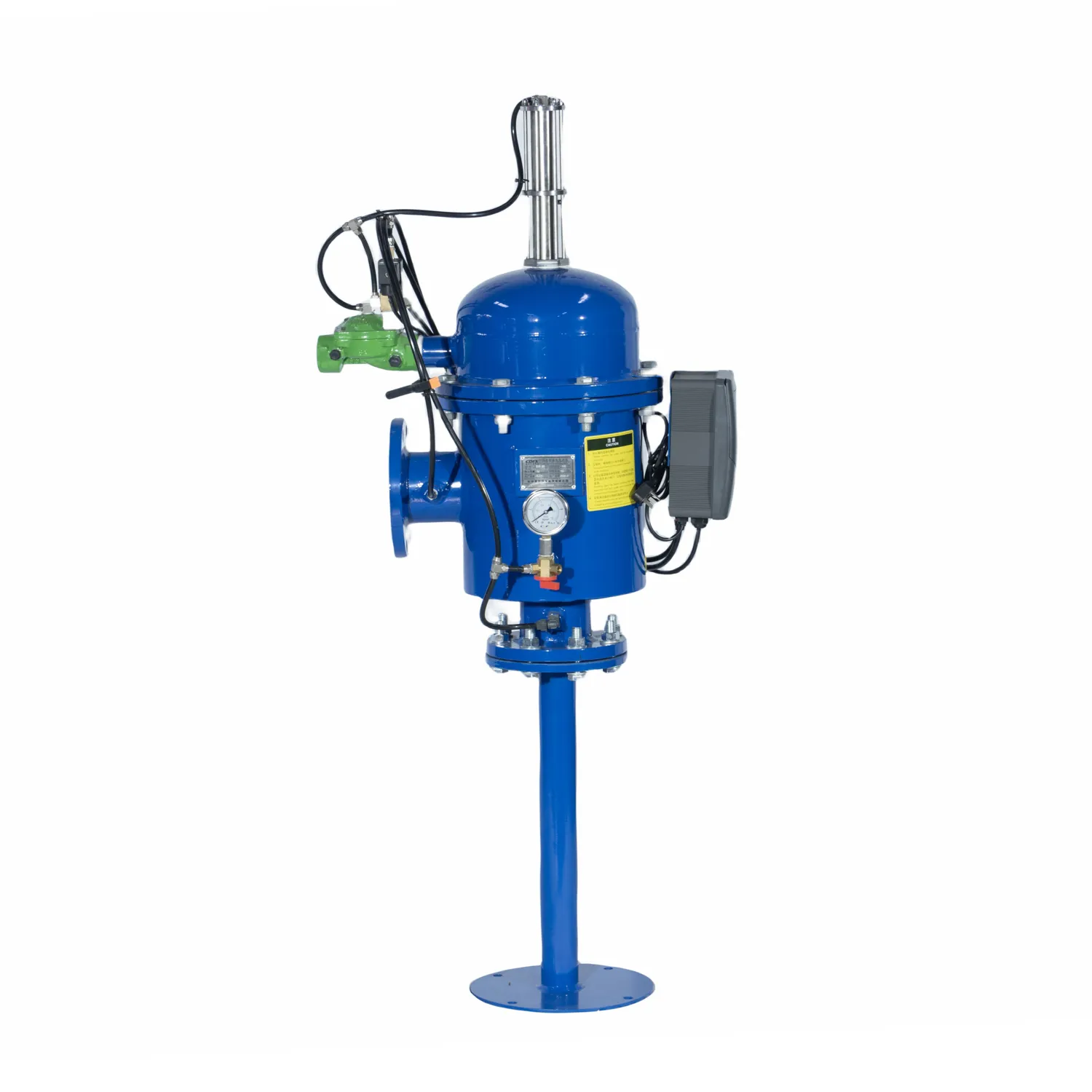

Irrigatie zelfreinigingsfilter

Automatische zelfreinigende waterfilters: Single Unit Flow 19-2000m3/H Filtratie Precisie 20-4000 Micron

Type: Verticaal materiaal ： Koolstofstaalreiniging ： Borstelregeling ： Automatisch

Productvoordeelv

> Hoge stroomsnelheid/hoge filtratie -nauwkeurigheid

> Lage drukverlies/lage terugspoeling waterverbruik

> Hoog automatiseringsniveau

Neem contact met ons op Gegevens downloaden Principe video

Productprincipe

Het water stroomt door het scherm en de deeltjes worden vastgehouden aan de binnenkant van het scherm van het filterelement. Het gefilterde water stroomt vervolgens door de uitlaat.

Wanneer de deeltjes zich op een bepaald aantal verzamelden en het drukverschil toestaat tot het vooraf bepaald niveau, begint de spoelcyclus.

Het bevat twee stappen: ten eerste opent de automatische afvoerklep op de afvoeruitgang. Vervolgens drijft elektronische motor de reinigingsborstels in het scherm aan, de vaste stoffen worden door de afvoerklep verdreven.

Filters blijven gefilterd water leveren, zelfs tijdens de spoelcyclus. Het hele werksysteem wordt bestuurd door een smartbox met verschillende besturingsmodi: drukverschil, tijd, handleiding en PLC.

Flowrate	19-4000m3/h	Controle	Differentialpressure/tijd/handmatig/plc
Filtratieprecisie	20um-4000um	Weg schoonmaken	Borstel
Werkdruk (max.)	1 .6mpa (aangepast)	Schoonmaaktijd	10-200S(Adjustable)
Werkdruk (min.)	0.1MPa	Perforatiescherm	800-4000um
Werktemperatuur	<65'℃	Wigscherm	50-1000um
Stroom	380V150HZ	Gesinterd scherm	20-800um

Productprincipe

Het water stroomt door het scherm en de deeltjes worden vastgehouden aan de binnenkant van het scherm van het filterelement. Het gefilterde water stroomt vervolgens door de uitlaat.

Zelfreinigende modus kan worden gestart door op drie manieren te drukken, timing of handmatige, volgens het principe van drukverschil.

When the internal and external pressure difference reaches the set value, the self-cleaning mode starts.Drain pipe hydraulic valve open, sucking the scanner to produce negative pressure suction nozzle inside, absorbing impurities, at the same time sucking scanner in under hydraulic motor along the inside surface mesh do reciprocating screw, movement, no cleaning blind area, impurities by the discharge outlet.

De reinigingstijd van het zelfreinigend filter wordt vooraf door de controller ingesteld, de afvoerklep is gesloten na het reinigen en weinig waterverlies in het reinigingsproces.

Productprincipe

Enkele maximale filterstroom	10-200m3/h	Drukverlies	0.01MPa
Filtratiebereik	25μm-400μm	Controle	Drukverschil/tijd/handmatig
Max Werkdruk	1.0MPa	Schoonmaaktijd	30seconds(optional)
Min Werkdruk	0.2MPa	Stroom	220V/50Hz
Werktemperatuur	≤65℃	DC	9v

Selectie van gegevenstabel

MODEL	Water in/uitlaat （Mm）	Schermgebied （CM2）	D1 （Mm）	X （Mm）	Y （Mm）	H （Mm）	H1 （Mm）	STROOM （M3/H）	GEWICHT (Kg)
DLHF-302	50	1720	273	237	250	820	1100	20	20
DLHF-303	80	1720	273	237	250	820	1100	50	50
DLHF-304	100	1720	273	237	250	820	1630	80	80
DLHF-304Max	100	3430	273	237	400	1050	3000	100	100
DLHF-306	150	4330	273	257	450	1255	4500	130	130
DLHF-308	200	5500	325	283	560	1425	5780	200	200
