Case study over het upgraden van een irrigatie- en filtratiesysteem: echte resultaten uit praktische toepassingen

Systeemen voor het filteren van water dat gebruikt wordt voor irrigatie zijn essentieel voor de moderne landbouw. Ze beschermen de sprinklers, de druppelriemen en de pompen tegen sedimenten en organische afvaldeeltjes uit het irigeringswater. Dit zorgt voor een gelijke verdeling van het water en verlaagt de onderhoudskosten. In deze casestudy kijken we naar voorbeelden uit de praktijk waarbij automatische filtratie-systemen zijn gebruikt om bestaande irigeringsinfrastructuur te verbeteren. Dit resulteerde in een aanzienlijke verbetering van de systeemprestaties en een hogere opbrengst van de gewassen.

Forse verbeteringen bij de filtratie van het irrigatiesysteem De hier gepresenteerde oplossingen komen uit echte projecten wereldwijd – waaronder in China, Peru, Thailand, Egypte en Australië – waarbij uitdagende waterbronnen als rivieren, reservoirs en grondwater met een hoge hoeveelheid sediment een betrouwbare en efficiënte filtratie vereisten.

Gevalstudie: Upgraden van het wereldwijde irrigatie- en filtratiesysteem

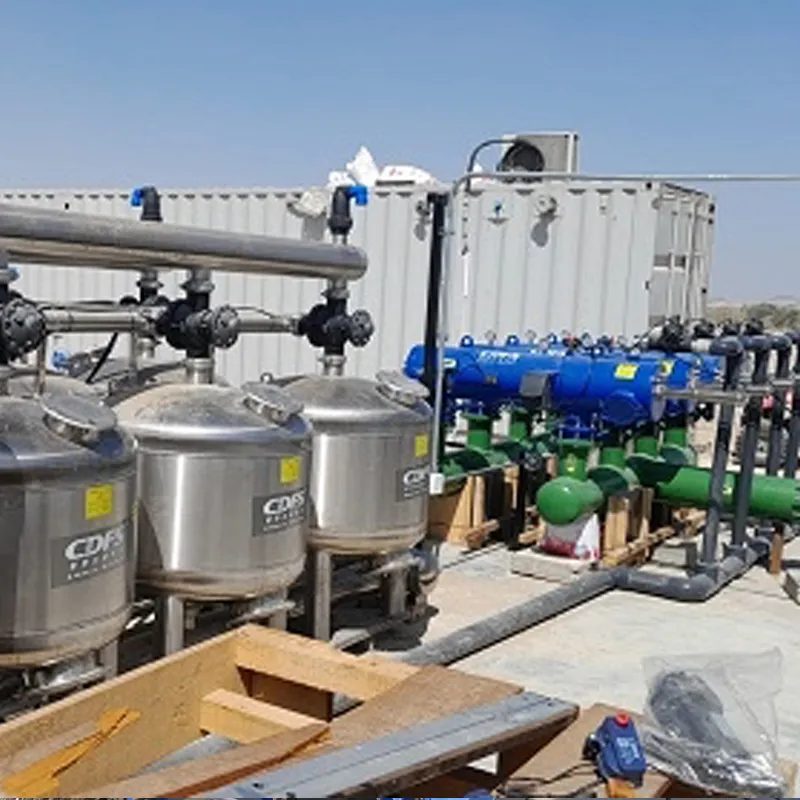

Peruaans project voor bewatering van blauwbessen met rivierwater

Outdaging:
In de blauwbessenoogstgebieden van Peru bevat het rivierwater hoge hoeveelheden fijne organische stoffen en sludge. Dit brengt risico’s met zich mee voor de irrigatiesystemen, vooral bij een stroomopbrengst van tot 180 m³/uur, en kan de algemene efficiënsie van de oogstprocessen verminderen.

Oplossing:

• Voor de primairfiltratie werd een automatische zandfilter van type DMF3616-6 met een hoofdleiding van 10 inch gebruikt. Dit filter is ontworpen om fijne organische stoffen en sludge effectief uit het rivierwater te verwijderen.
• Voor de secundaire filtratie werden zelfreinigende zeeffilters van type DLHF408MAX met een fijnheid van 120 mesh gebruikt. Deze filters zorgen ervoor dat deeltjes groter dan 120 mesh niet in het leidingssysteem kunnen komen.

Uitslagen:

• Het ontwerp zorgde ervoor dat er gedurende het gehele gebruik een voldoende stroomcapaciteit van 180 m³/uur aanwezig was.
• De filtratieefficiëntie werd gewaarborgd, waardoor het aantal verstoppingen en de downtime werden geminimaald.
• Het gebruikslife van het apparatuur is dankzij het schoner leveren van water aanzienlijk verlengd.

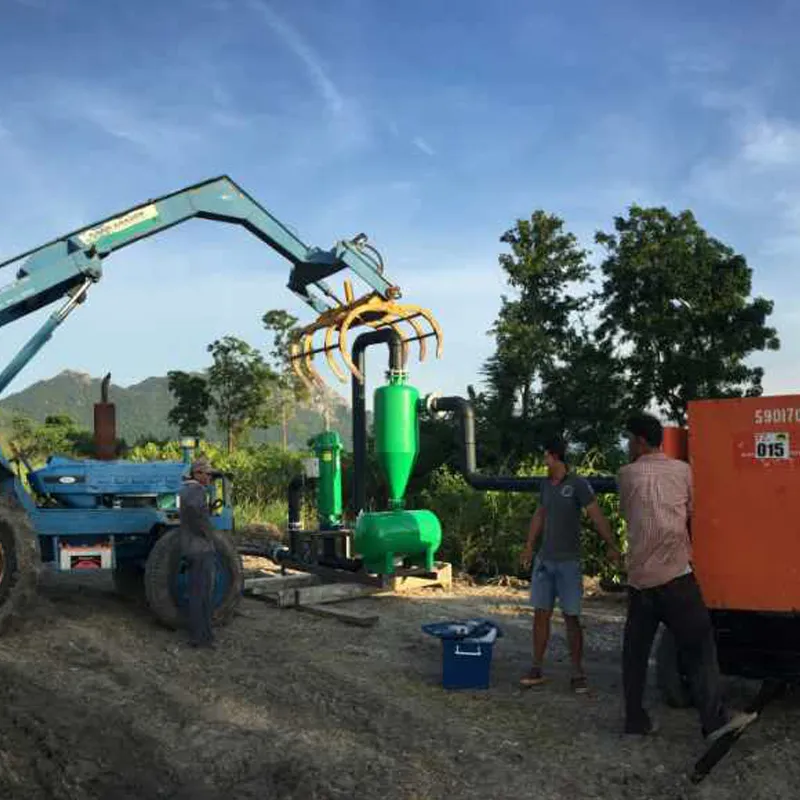

Project voor het gebruik van grondwater uit Thailand voor de bewatering van bloemen

Outdaging:
In de gebieden van Thailand waar bloemen worden gekweekt, bevat het grondwater grote hoeveelheden zand en sediment. Dit komt via leidingen van 4 inch in een stroom snelheid van tot 100 m³/uur de irrigatieleidingen binnen, waardoor deze vaak worden geblokkeerd en de landbouwactiviteiten worden onderbroken.

Oplossing:

• Voor de primaire filtratie werd een centrifugaalfilter gebruikt om grotere zanddeeltjes en sedimenten effectief uit het bronwater te halen.
• Voor de secundaire filtratie werd een zelfreinigend zeeffilter met een fijnheid van 120 mesh gebruikt, waardoor fijnere deeltjes die groter zijn dan 120 mesh niet in de daaropvolgende leidingssystemen konden komen.

Uitslagen:

• Dankzij een betrouwbare filtratie werden deeltjes van meer dan 120 mesh niet in het leidingssysteem toegelaten.
• De stroomcapaciteit van 100 m³/uur werd consequent behouden, zonder dat er drukdalingen optreden.
• Het aantal onderhoudsbeurten en de tijd dat de bedrijfsactiviteiten niet mogelijk zijn vanwege onderhoud, is verminderd door de verbeterde duurzaamheid van het irrigatiesysteem. Dit is gunstig voor de bloemproduktie.

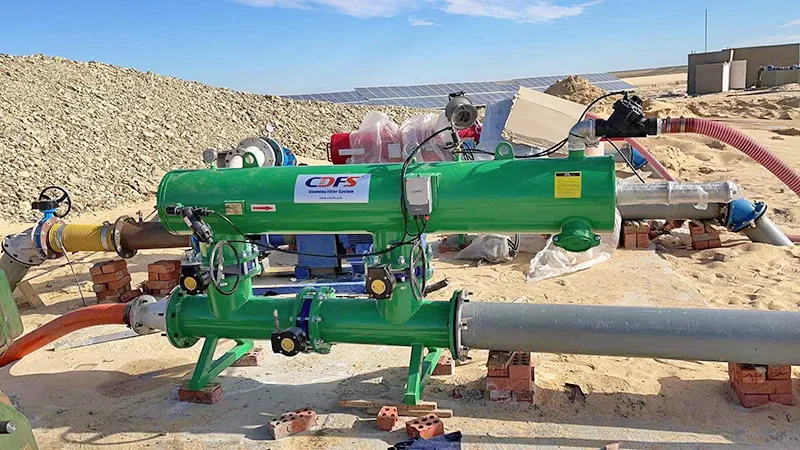

Egyptisch irrigatieproject

Outdaging:
In de irrigatiesystemen van Egypte zorgen waterbronnen voor het vrijkomen van deeltjes die de leidingen en distributieapparaten kunnen verstoppen. Om een duurzame landbouwproductiviteit onder droge omstandigheden mogelijk te maken, is daarom een betrouwbare filtratie nodig.

Oplossing:

• Er zijn onderhoudskleppen geplaatst, zodat de filtratieinstallatie gemakkelijk kan worden bereikt en onderhouden.
• Een enkele-staps hydraulische automatische terugwasfilter met twee verschillende filterschalen (grof en fijn), beide met een fijnheid van 120 mesh, waardoor vervuilingen effectief kunnen worden gevangen.
• De door een batterij gevoede filtercontroller zorgt ervoor dat het automatische terugwassen wordt uitgevoerd op basis van de differentiële druk of tijdintervallen.

Uitslagen:

• Het is gelukt om een volledig onbemande operatie te realiseren, waardoor geen handmatige interventie meer nodig is.
• Door consequent gebruik van een filter met een meshgrootte van 120 mm kon voorkomen worden dat deeltjes in de systeemonderdelen verderop terechtkwamen.
• De verbeterde betrouwbaarheid leidde tot minder uitvaltijden en lagere onderhoudskosten voor irrigatienetten.

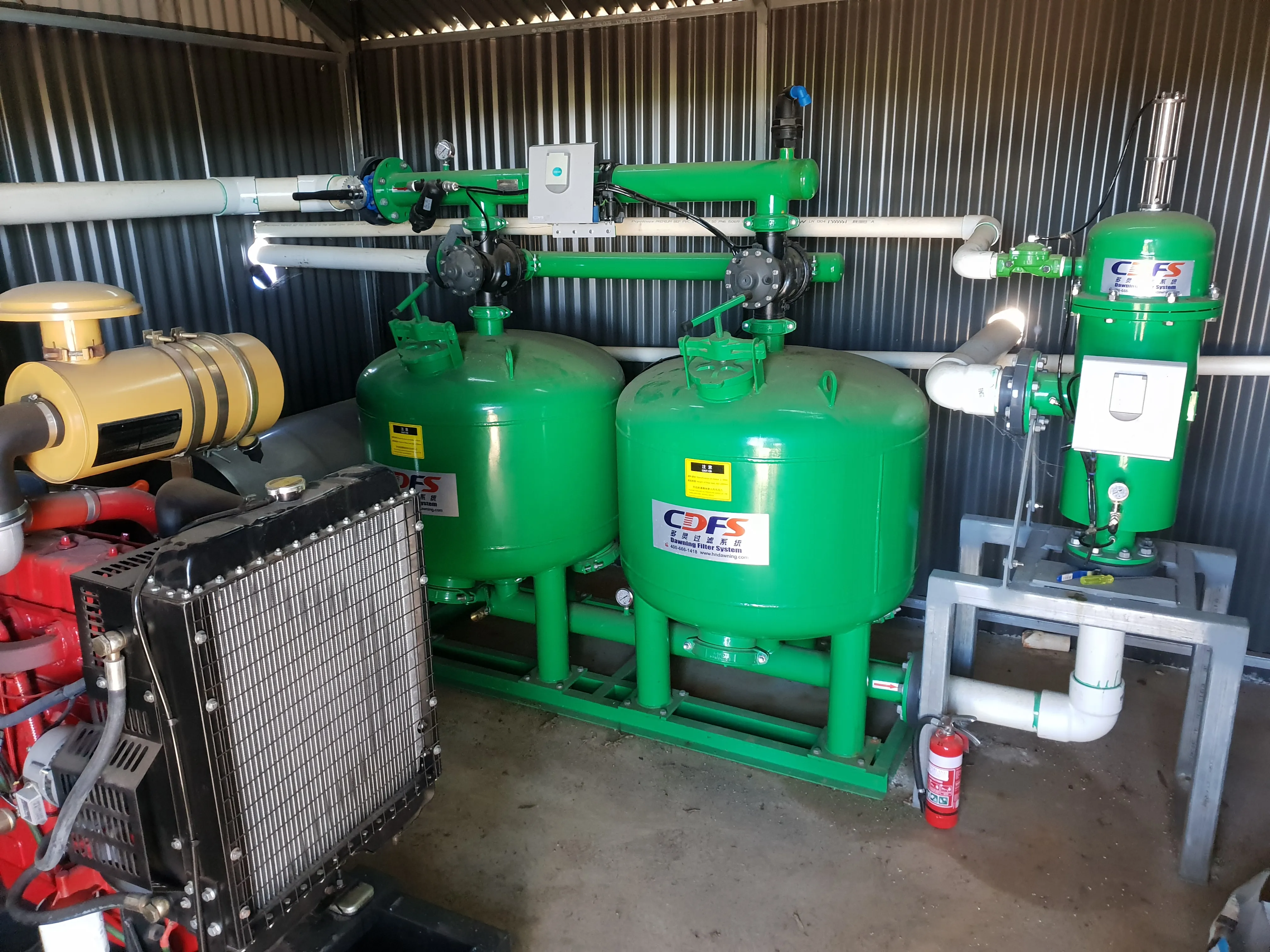

Project voor het gebruik van rivierwater uit Australië voor de bevochtiging van wijnbergen

Outdaging:
In de wijnbouwgebieden van Australië worden door rivierwater hoge hoeveelheden fijne organische stoffen en slib via leidingen van 4 inch diameter in de grond geleid. Dit kan het systeem voor druppelirrigatie blokkeren en de efficiëntie van de wijnoogst ondermijnen.

Oplossing:

• Voor de primairfiltratie werd een zandfilter (DMF4816-2A) met een hoofdleiding van 4 inch gebruikt, om fijne organische stoffen en sludge uit de rivierwaterstof te verwijderen.
• Voor de secundaire filtratie worden zelfreinigende zeeffilters van type DLHF304MAX met een fijnheid van 120 mesh gebruikt. Deze filters blokkeren deeltjes groter dan 120 mesh, zodat deze niet verder het leidingssysteem binnendringen.

Uitslagen:

• De door een batterij gevoede filtercontroller zorgt voor automatische terugwassen op basis van differentiële druk en tijd, waardoor de installatie volledig onbemand kan worden gebruikt.
• Door het betrouwbare filteringssysteem wordt de consistentie van de waterkwaliteit en -stroom gewaarborgd, zonder dat er verstoppingen optreden.
• De beschikbaarheid van de irrigatievoorzieningen in de wijnboeken is verbeterd, waardoor de productiviteit is toegenomen en de arbeidskosten zijn lager geworden.

Voorbeeld van een upgrade van het irigerings- en filtratie-systeem in China

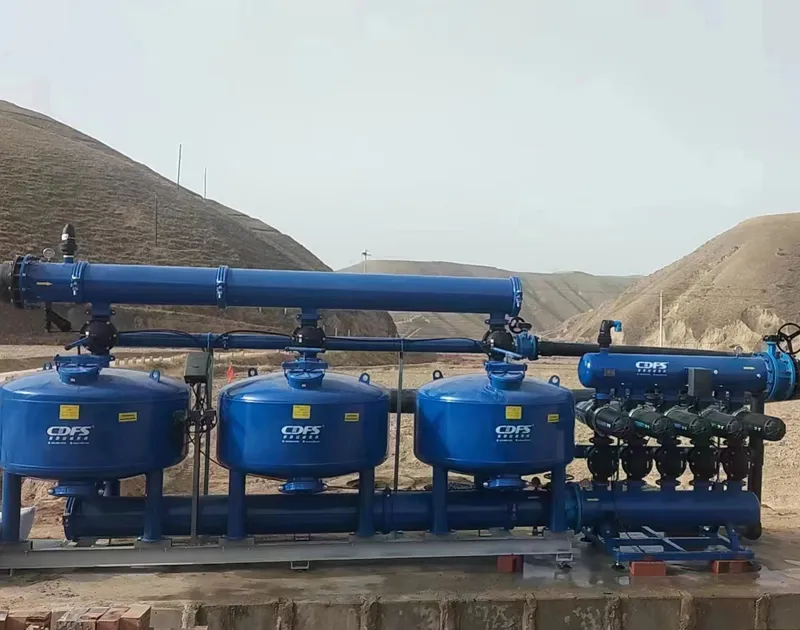

Project ter verbetering van de graanopbrengst in de provincie Gansu

Outdaging:
In de droge provincie Gansu in het noordwesten van China bevatte het irrigatiewater dat uit de Gelbe Rivier werd gehaald zeer hoge hoeveelheden sediment. De stroomrate bereikte 180 kubieke meter per uur, en het ongefilterde water zorgde voor frequente verstoppingen van de druppelsysteem en spuitsystemen. Dit verminderde de efficiëntie van de behandeling en veroorzaakte meer stilstandtijd.

Oplossing:
Om deze problemen te verhelpen, hebben de systeemontwerpers een twee-stappen-filtratiestrategie geadopteerd:

• Primair filtreren: een automatische zandfilter van type DMF4816-3 met terugwasfunctie, waarmee suspendeerde deeltjes en organische stoffen worden verwijderd.
• Secundaire filtratie: een automatische terugwasfilter met een fijnheid van 120 mesh, waardoor deeltjes groter dan 120 mesh niet in de daaropvolgende leidingen kunnen komen.

Beide filters werden geleverd als van tevoren gemonteerde eenheden, waardoor de installatietijd wordt verkort en de behoef aan arbeidskracht ter plaatse afneemt.

Uitslagen:
De automatische drukverschilwassing elimineerde het behoeef aan handmatige reiniging.
Geïntegreerde kunstmesttanks en veldse solenoïdvaten zorgen voor optimale regelingscyklen.
Het irrigatiesysteem werkte nu beter en de gemiddelde oogstopbrengst per mu (een Chinese landmeeteenheid) is met meer dan 30% toegenomen.

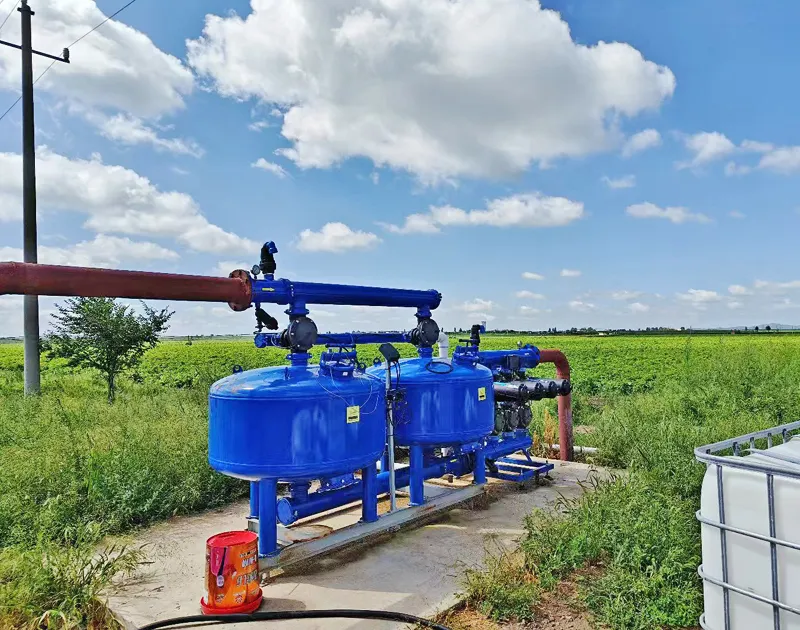

Hebei-aardappelkweekproject

Outdaging:
In de provincie Hebei, in het noorden van China, bevatte het irrigatiewater dat in reservoirs werd opgeslagen hoge concentraties micro-organismen en deeltjes. De vorige filtratieopstelling was onvoldoende, waardoor de irrigatieringen regelmatig tijdens de zomermaanden verstopt raakten.

Oplossing:

• Primair filtratie: DMF4816-2 automatische zandfilter met terugwasingsfunctie (6 inch hoofdleiding).
• Secundaire filtratie: DLLF4-4 automatische terugwasfilter met een fijnheid van 120 mesh.
• Automatisatie: door het IoT gestuurde solenoïdvaten en de integratie van kunstmest.

Vooraf samengestelde filters zorgden voor een snelle installatie en maakten de installatieprocedure eenvoudiger.

Uitslagen:

• Uitstekende prestaties onder omstandigheden van hoge organische belasting.
• Langer tijdsinterval tussen onderhoudsacties.
• Zowel de totale efficiëntie van het irigeringssysteem als de opbrengst van de gewassen zijn met meer dan 30% verbeterd.

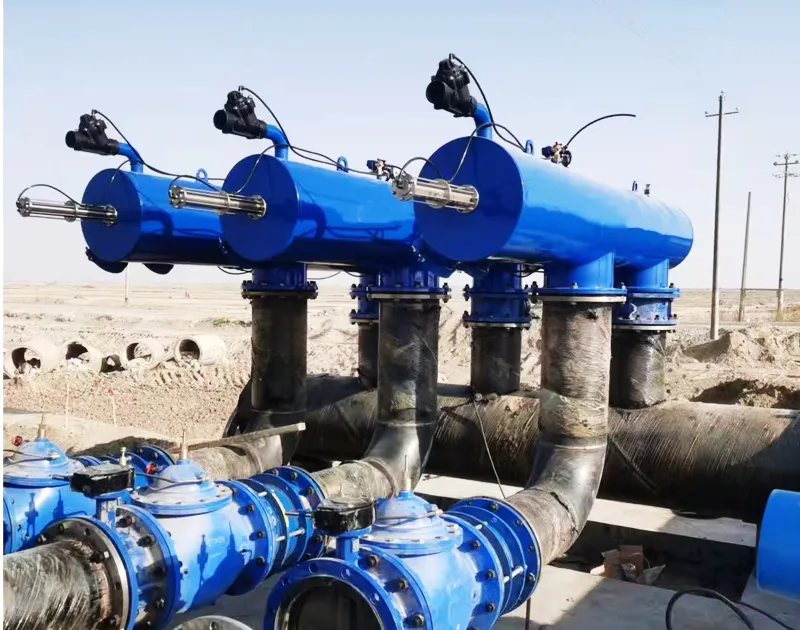

Xinjiang-wheatcultivatieproject

Outdaging:
Regenwater dat wordt gebruikt voor irrigatie en dat afkomstig is van het smelten van sneeuw onder extreme droge omstandigheden, bevat bladeren, haren en andere vuilstofdeeltjes. Dit kan de traditionele filters verstopt raken.

Oplossing:

• Drie hydraulische, automatische terugwasfilter zijn parallel geplaatst om een stroomrate van 600 kubieke meter per uur te kunnen verwerken.
• Tweestapsfiltratie (grof en fijn zeefgat).
• Automatische terugwasching die wordt aangestuurd door een drukverschil of tijdintervallen en wordt gevoed door batterijen.

Uitslagen:

• Onbemande bediening met minimale menselijke overzichtsbehoef.
• De betrouwbaarheid van het systeem is verbeterd en de waterlevering is stabiler geworden.
• De verbetering van de oogstopbrengst is in overeenstemming met die van andere regio’s: een toename van meer dan 30% ten opzichte van eerdere seizoenen.

Consistente voordelen op meerdere locaties

Het upgraden van de filtratieprocessen in Peru, Thailand, Egypte, Australië, Sichuan, Shandong, Yunnan en Guangxi resulteerde in een gelijke verbetering van de betrouwbaarheid en productiviteit, ongeacht van de bron van het water.

• Betrouwbare verwijdering van deeltjes met een nauwkeurigheid van meer dan 120 mesh; daarnaast wordt het tijdelijk vastlopen van leidingen en uitstootapparaten verminderd.
• De universele automatische terugwasfunctie, gecombineerd met batterijgevoerde besturingsapparaten, maakte het mogelijk om de installatie volledig onbemand te bedienen.
• De modulaire, op schuiven monteerbare constructies zorgen voor een minimale installatietijd en bieden tevens een betere gelijkmatigheid van de irrigatie en een hogere stroomopbrengst (100–180 m³/uur).
• Langer gebruiksleven van het apparatuur, minder onderhoudsbeurtenissen en een toename van de opbrengst met 30% of meer per mu.

Deze resultaten bevestigen dat geavanceerde filtratiemethoden zowel de betrouwbaarheid van het systeem als de landbouwopbrengsten wereldwijd verbeteren.

Belangrijke lessen uit echte projecten op het gebied van irrigatie- en filtratieinstallaties

Automatiseerde terugwas met triggers gebaseerd op differentiële druk of tijd is essentieel om met hoge hoeveelheden sedimenten of organische stoffen om te gaan zonder dat er handmatig wordt ingegrepen.

2. Meervoudige filtratie: de primaire filtratie (met zand of centrifugale technieken) wordt gebruikt om grove deeltjes te verwijderen, terwijl de secundaire filtratie (met zeven of schijven) zorgt voor het verwijderen van fijne deeltjes. Dit beschermt sprinklersystemen effectief tegen verstoppingen.

3. Op schuiven gemonteerde, van tevoren samengestelde oplossingen met aangepaste buisgrootten (4–10 inch) zorgen voor een aanzienlijke verlaging van de arbeids- en installatietijd.

4. Geïntegreerde besturingen (op batterij of met solenoïdenkleppen) in combinatie met nauwkeurige planning zorgen ervoor dat de stroom, de toepassing van kunstmest en het beheer van de gewassen op alle locaties optimaal verlopen.
